Размеры проемов под межкомнатные двери в таблицах

Правильно рассчитанный проем - это залог быстрого монтажа. В этой статье обозначены точные соотношения размеров проема, полотна и дверного блока для межкомнатных дверей Profil Doors. Разобрали стандартные и нестандартные варианты, чтобы легко подобрать дверь под свои задачи.

Стандартные размеры и нестандарт

Параметр Стандарт (всегда в наличии) Нестандарт (изготовление под заказ)
Ширина 600 / 700 / 800 / 900 мм от 400 до 1000 мм с шагом 50 мм
Высота (царговые) 2000 / 2100 / 2200 / 2300 / 2400 мм до 2400 мм с шагом 50 мм
Высота (каркасные) 2000 / 2100 / 2200 / 2300 / 2400 мм до 3000 мм с шагом 50 мм
Срок поставки 3-4 дня 30-45 дней

Размеры дверного проёма под дверь Profil Doors с наличником 80 мм с учетом зазоров

  • По высоте: - 10 мм отступ от чистового пола + 4 мм отступ от короба сверху
  • По ширине - 4 мм отступ от короба слева + 4 мм отступ от короба справа

ШИРИНА (мм)

Проем Полотно Наличник 80 мм
700 600 788
800 700 888
900 800 988
1000 900 1088
1100 1000 1188



ВЫСОТА (мм)

Проем Полотно Наличник 80 мм
1960 1900 2004
2060 2000 2104
2160 2100 2204
2260 2200 2304
2360 2300 2404
2460 2400 2504
2560 2500 2604
2660 2600 2704





Царговые двери Профиль Дорс 36 мм (P, P.O, PD, PD.O, PM, N, N.O) зарезаются под замок AGB 190 и петли Krona Koblenz 1019 26





Короб для царговой двери Профиль Дорс



Каркасные двери Профиль Дорс 44 мм (PE, PE.O, PW, PWB, PA, NA, NE, NE.O, NW) зарезаются под замок AGB 190 и петли AGB Eclipse 2.2 (обратное открывание под петли AGB Eclipse 3.0)

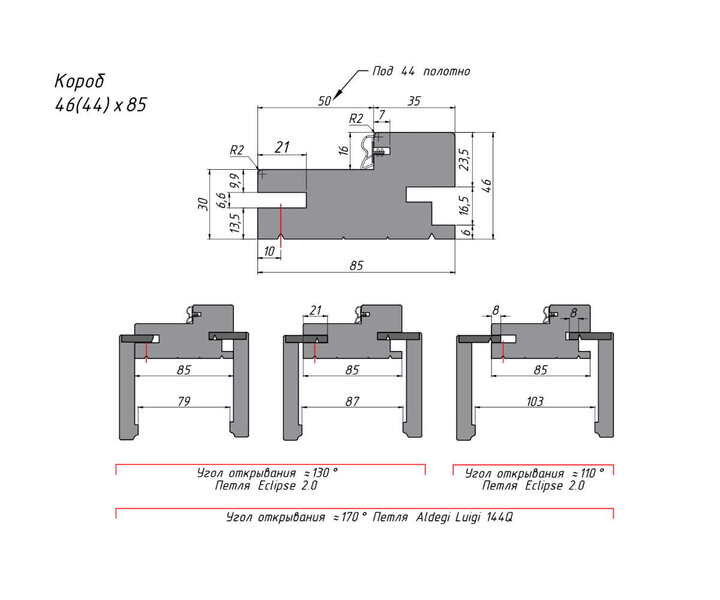

Короб для каркасной двери Профиль Дорс



Соотношение размеров скрытого блока Invisible и дверного проёма

Система Invisible устанавливается без наличников, когда дверь выглядит как единая плоскость со стеной. Расчет проема для нее имеет свои нюансы. Для выбора точного размера используйте таблицу ниже, а при замере обязательно учитывайте, что коробка будет скрыта в стене

Высота

Скрытая дверь Профиль Дорс параметры

Рекомендуемая высота проёма, h* 1960 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460
Высота полотна, h1 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400
Высота светового проёма, h2 1902 1952 2002 2052 2102 2152 2202 2252 2302 2352 2402
Высота дверного блока по корпусу, h3 1944 1994 2044 2094 2144 2194 2244 2294 2344 2394 2444





Ширина





Скрытая дверь Профиль Дорс Инвизибл параметры

Рекомендуемая ширина проёма, w* 700 750 800 850 900 950 1000 1050 1100
Ширина полотна, w1 600 650 700 750 800 850 900 950 1000
Ширина светового проёма, w2 584 634 684 734 784 834 884 934 984
Ширина дверного блока по корпусу, w3 668 718 768 818 868 918 968 1018 1068
