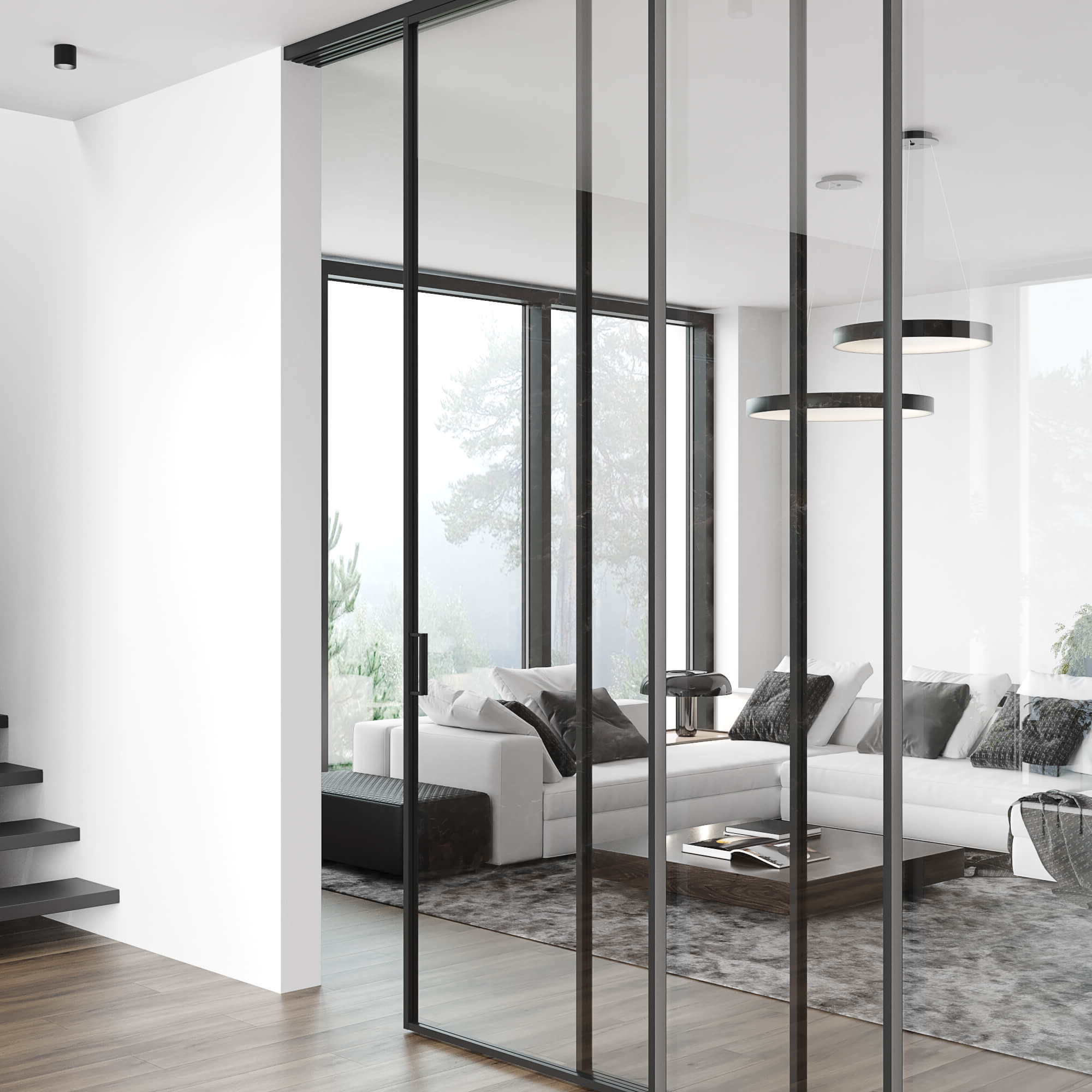

Межкомнатные раздвижные перегородки

Сплав алюминия российского производства обеспечивает надежность деталей, устойчивость к деформациям и исключает коррозию. Изготавливается индивидуально на фабрике по Вашим размерам.

Три варианта цвета.

Безопасное закаленное стекло 6 мм или триплекс 3 +3 мм.

Варианты остекления

Итальянские раздвижные механизмы обеспечивают долгую эксплуатацию и плавный ход при открывании.

Глубокий насыщенный цвет.

Анодированная поверхность не боится влаги.

Не требует никакого дополнительного ухода.

Не выгорает.

Не отслаивается и не трескается.

Это самый распространённый вариант, где обе части открываются. Вся конструкция располагается в дверном проёме, направляющие рядом друг с другом.

Схематично

По краям идут неподвижные створки, а между ними активная. Ставятся в проёме и перед ним.

Возможно производство с 4 створками, где 2 раздвижные / 2 стационарные.

Схематично

MAX высота - 3000 мм (модель 1 - 2400 мм).

Ширина:

MAX 1000 мм.

MIN 600 мм для подвижной части и 400 мм для неактивной.

Ширина стены для установки в проёме MIN - 120 мм.

Делаем сверловку трека, места и диаметр отверстий зависят от способа размещения конструкции. MIN шаг 400 мм, зенковка обязательна.

Очистите поверхности от стружки и остатков сверловки. Разместите механизмы в трек, как показано на рисунке.

Особое внимание уделите активаторам доводчиков. Для более легкой сборки разместите их в разных концах и обязательно зафиксируйте.

Если у Вас два активных полотна, то для второго расположите всё зеркально.

Стационарные полотна требуется жестко закрепить, поэтому ролики и стопоры фиксируем на винты.

Собранную направляющую навешиваем на потолок или стену. Для двух треков потолочного крепления и настенного используйте вставку на 6 мм.

Сначала навешиваем стационарные перегородки, потом раздвижные.

Наживите винты напротив отверстий в роликах, приподнимите полотно и вкрутите винты специальным ключом, который идёт в комплекте.

Для стационарных створок в комплекте поставляется две штуки, для подвижных - одна.

Затяните винты для максимального поднятия створки от пола. Затем подкладываем нижний алюминиевый трек и отмечаем его положение.

У неподвижных полотен рекомендуем размещать трек на расстоянии -+ 100 мм. После разметки убираем полотно и фиксируем направляющую.

Потом возвращаем полотно и вкручиваем винты до того, пока створка не сядет на нижний трек.

Сначала выставляем уровень стационарных частей перегородки, выкручиваем винты до полного её прилегания к стене.

Раздвижные створки выравниваем уже по уровню неподвижных. Учитывайте один уровень для горизонтальных и вертикальных разделителей.

После всех регулировок затягиваем конт гайку на винтах. Очень важный этап для недопущения нагрузок на стекло при возможных отклонениях.

Последний этап - это настройка доводчиков активной части. Необходимо постепенно перемещать их активаторы для обеспечения мягкого хода.

При открытии полотно упирается в нижнюю направляющую, при закрытии доходит до ровного вертикального перехлеста с неподвижной частью.

Фронтальные алюминиевые заглушки устанавливаются в пазы.
